Bauanleitung: Rundbogen bauen

Bauanleitung - Rundbogen bauen für Steinöfen

Rundbogen mit Wölbersteinen bauen

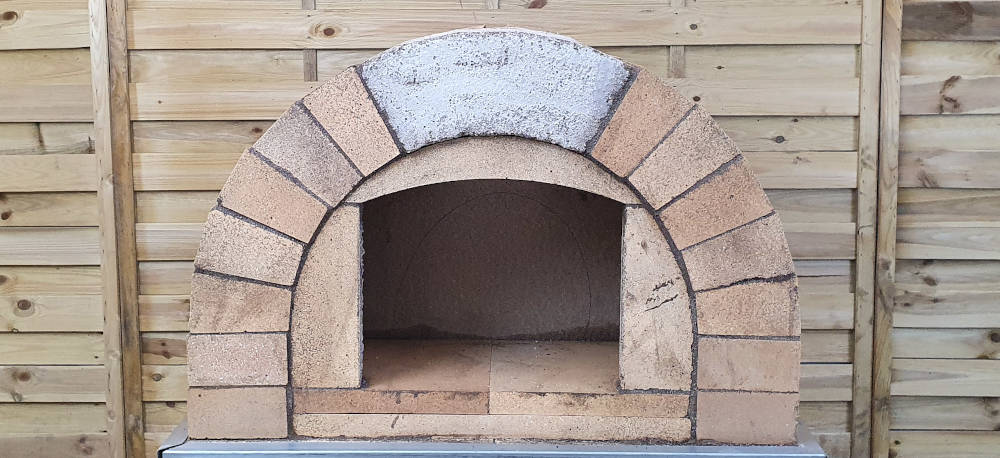

Bei einem Steinofen fällt sofort die oftmals typische runde Form auf. Je nach Ausführung wird der Rundbogen entlang eines Türsteins gemauert, in den später auch eine Ofentür eingesetzt werden kann. Welche Schamottewölber beim Bau des Rundbogens zum Einsatz kommen, hängt von der Breite und Höhe des Bogens ab. In dieser Bauanleitung verraten wir Ihnen, wie Sie verschiedene Rundbögen bauen und welche Wölber mit welcher Fugenstärke gemauert werden. Die Größe des gemauerten Rundbogens hängt dabei von der Höhe (Radius) und der Breite des Bogens ab.

Tipp: Damit der letzte Stein in den Rundbogen passt, ist es ratsam, die Wölber vor dem Bau testweise in der gewünschten Bogenform zu legen. So erhalten Sie einen guten Überblick über die Fugenstärke des Mörtels. Wenn einen Pizzaofen bauen, empfehlen wir, erst den vorderen Rundbogen zu mauern und anschließend das übrige Gewölbe diagonal mithilfe von Schablonen zu bauen, damit alle Steine passen. Sollte es dennoch passieren, dass der letzte Schamottstein nicht passt, kann er auf das richtige Maß zugeschnitten werden.


Übersicht der Rundbögen von 600 bis 1400 mm:

Hier finden Sie detaillierte Zeichnungen, die Ihnen zeigen, mit welchen Schamottewölbern Sie den gewünschten Rundbogen mauern.

  1. Breite 600 mm
  2. Breite 700 mm
  3. Breite 800 mm
  4. Breite 900 mm
  5. Breite 1000 mm
  6. Breite 1100 mm
  7. Breite 1200 mm
  8. Breite 1300 mm
  9. Breite 1400 mm
Rundbogen des Pizzaofens Toskana bauen
Rundbogen bauen - Breite 600 mm

1. Rundbogen mit Breite 600 mm

Einen Rundbogen mit einer Höhe von 300 mm und einer 600 mm Breite, bauen Sie mit folgenden Schamottsteinen:

AnzahlSchamottsteinFugenstärke
14K26 Schamottewölber2 mm
32H16 Schamottewölber2 mm

2. Rundbogen mit Breite 700 mm

Einen Rundbogen mit 700 mm Breite und einem Radius von 350 mm mauern Sie mit diesen Wölbern:

AnzahlSchamottsteinFugenstärke
10K26 Schamottewölber2 mm
102H16 Schamottewölber2 mm
Rundbogen bauen - Breite 700 mm
Rundbogen bauen - Breite 800 mm

3. Rundbogen mit Breite 800 mm

Um diesen Rundbogen mit einer Breite von 800 mm und einem Radius von 350 mm zu errichten, sind folgende Schamott-Keilsteine erforderlich:

AnzahlSchamottsteinFugenstärke
5K26 Schamottewölber2 mm
172H16 Schamottewölber2 mm

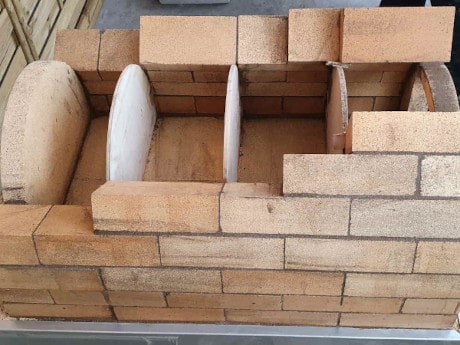

Bau des Rundbogens beim Pizzaofen Toskana

  1. Rundbogen bauen beim Pizzaofen Toskana
  2. Rundbogen bauen beim Pizzaofen Toskana
  3. Rundbogen bauen beim Pizzaofen Toskana
  4. Rundbogen bauen beim Pizzaofen Toskana
  5. Rundbogen bauen beim Pizzaofen Toskana
  6. Rundbogen bauen beim Pizzaofen Toskana

4. Rundbogen mit Breite 900 mm

Möchten Sie einen Rundbogen mit 900 mm Breite und 450 mm Höhe mauern, benötigen Sie folgende Schamottewölber:

AnzahlSchamottsteinFugenstärke
252H16 Schamottewölber2 mm
Rundbogen bauen - Breite 900 mm
Rundbogen bauen - Breite 1000 mm

5. Rundbogen mit Breite 1000 mm

Mit einer Höhe von 500 mm und einer Breite von 1000 mm sind folgende Schamott-Keilsteine für den Rundbogen notwendig:

AnzahlSchamottsteinFugenstärke
62H10 Schamottewölber2 mm
212H16 Schamottewölber2 mm

6. Rundbogen mit Breite 1100 mm

Für einen Rundbogen mit 1100 mm Breite und 550 mm Radius benötigen Sie folgende Wölber:

AnzahlSchamottsteinFugenstärke
132H10 Schamottewölber2 mm
162H16 Schamottewölber2 mm
Rundbogen bauen - Breite 1100 mm

Pizzaofen Bausätze Toskana und Genua - Basic und Premium Modell

  1. Pizzaofen Toskana Basic mit Rundbogen
  2. Pizzaofen Toskana Premium mit Rundbogen
  3. Pizzaofen Genua Basic mit Rundbogen
  4. Pizzaofen Genua Premium mit Rundbogen
Rundbogen bauen - Breite 1200 mm

7. Rundbogen mit Breite 1200 mm

Errichten Sie einen Rundbogen mit einer Breite von 1200 mm und einer Höhe von 600 mm, bauen Sie ihn mit diesen Wölbersteinen:

AnzahlSchamottsteinFugenstärke
192H10 Schamottewölber2 mm
132H16 Schamottewölber2 mm

8. Rundbogen mit Breite 1300 mm

Um einen Rundbogen mit einer Höhe von 650 mm und einer Breite von 1300 mm zu bauen, sind folgende Schamottsteine erforderlich:

AnzahlSchamottsteinFugenstärke
262H10 Schamottewölber2 mm
82H16 Schamottewölber2 mm
Rundbogen bauen - Breite 1300 mm
Rundbogen bauen - Breite 1400 mm

9. Rundbogen mit Breite 1400 mm

Dieser Rundbogen hat eine Breite von 1400 mm und eine Höhe von 700 mm. Möchten Sie ihn für Ihren Ofen bauen, benötigen Sie folgende Wölber:

AnzahlSchamottsteinFugenstärke
322H10 Schamottewölber2 mm
42H16 Schamottewölber2 mm

Schamottewölber

Schamottewölber werden in verschiedenen Ausführungen für den Bau von Rundbögen und Flachgewölben bei Pizzaöfen, Holzbacköfen und Gartenkaminen benötigt. Eine große Auswahl an Wölbersteinen bieten wir dauerhaft in unserem Sortiment an. Orientieren Sie sich bei der Ermittlung des Material-Bedarfs an den oben in der Anleitung genannten Schamott-Keilsteinen und stellen Sie hier die gewünschten Schamottewölber zusammen.
